LED-nauhan tehontarve lasketaan kaavalla:

LED-nauhan teho (W/m) × pituus (m) = kokonaisteho (W).

Jos LED-nauha kuluttaa esimerkiksi 14,4 W/m ja pituus on 5 m, kokonaisteho on 72 W. Teholähteeseen kannattaa lisätä noin 20–30 % varatehoa.

LED-nauhan teholähde valitaan LED-nauhan kokonaistehon perusteella. Kokonaisteho saadaan kertomalla LED-nauhan teho wattia per metri (W/m) nauhan pituudella metreinä.

Esimerkiksi jos LED-nauha kuluttaa 14,4 W/m ja asennettava pituus on 5 metriä, kokonaisteho on:

14,4 W × 5 m = 72 W

Teholähteeseen kannattaa lisätä noin 20–30 % varatehoa, jotta virtalähde ei kuormitu jatkuvasti maksimiteholla. Tässä esimerkissä sopiva teholähde olisi noin 90–100 W.

Oikein mitoitettu LED-teholähde parantaa valaistuksen toimintavarmuutta, vähentää lämpenemistä ja pidentää sekä teholähteen että LED-nauhan käyttöikää.

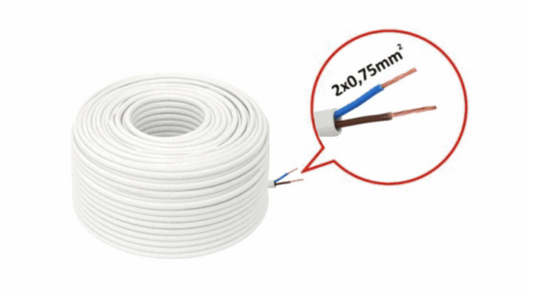

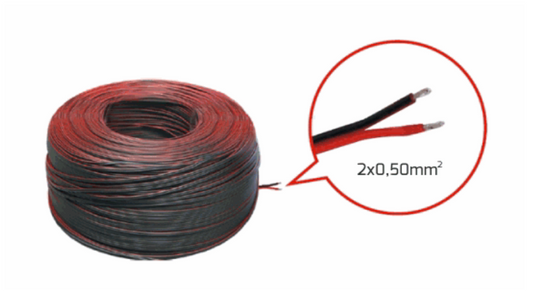

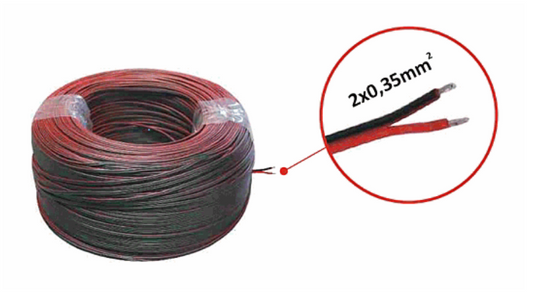

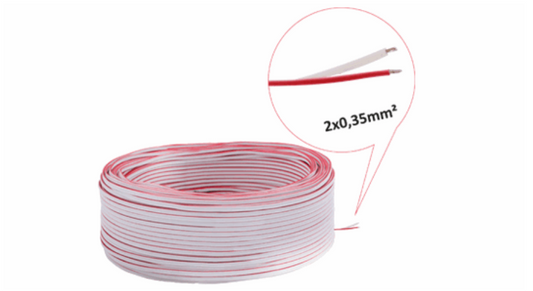

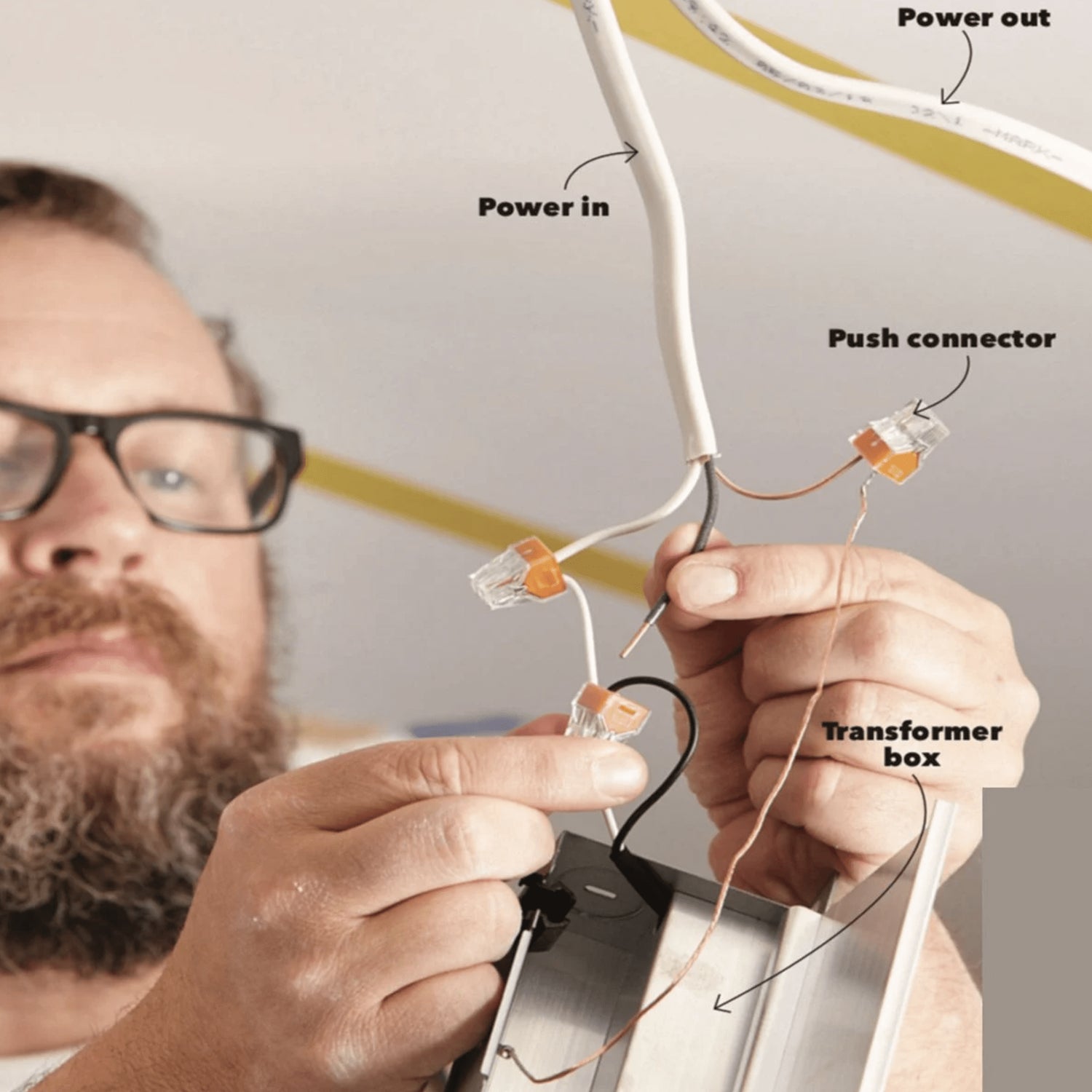

LED-nauhan kaapelin poikkipinta riippuu LED-nauhan virrankulutuksesta ja kaapelin pituudesta. Pienissä asennuksissa käytetään usein 0,5–0,75 mm² kaapelia, mutta pidemmissä vedoissa tarvitaan suurempi poikkipinta jännitehäviön vähentämiseksi.

Yleensä LED-valaistuksessa suositellaan, että jännitehäviö pysyy alle 3–5 %, jotta valo pysyy tasaisena koko LED-nauhan pituudella. Sopiva kaapelikoko voidaan määrittää helposti yllä olevalla LED nauha laskurilla.

LED-valaistuksessa suositellaan, että jännitehäviö pysyy alle 3–5 %. Liian suuri jännitehäviö voi aiheuttaa LED-nauhan himmenemistä ja epätasaista valoa erityisesti pidemmissä kaapelivedoissa.

Jännitehäviö riippuu kaapelin pituudesta, kuormituksen virrasta sekä kaapelin poikkipinta-alasta. Siksi LED-asennuksissa on tärkeää valita riittävän paksu kaapeli, jotta valaistus toimii suunnitellusti.

Yllä oleva LED nauha laskuri auttaa arvioimaan jännitehäviön sekä sopivan kaapelin poikkipinta-alan 12V ja 24V LED-asennuksiin.

LED-valaistuksen suunnittelussa oikea kaapelin mitoitus on tärkeää, jotta valaistus toimii luotettavasti ja jännitehäviö pysyy hallinnassa. Yllä olevalla LED nauha laskurilla voit laskea nopeasti ja helposti sopivan kaapelin poikkipinta-alan 12V ja 24V LED-asennuksiin.

Laskuri auttaa valitsemaan oikean kaapelipaksuuden, jotta LED-nauhat, LED-spotit ja muut matalajännitteiset valaisimet saavat riittävän jännitteen myös pidemmissä kaapelivedoissa. Liian ohut kaapeli voi aiheuttaa jännitehäviötä, joka näkyy käytännössä heikompana valona tai epätasaisena valaistuksena.

Laskenta perustuu kuparikaapelin vastusarvoon 0,0175 Ω·mm²/m, ja se antaa suuntaa-antavan arvion LED-asennuksiin. Tulokset näyttävät esimerkiksi LED-nauhan virran, jännitehäviön sekä suositellun kaapelin poikkipinta-alan.

Oikein mitoitettu kaapeli auttaa:

- vähentämään jännitehäviötä LED-asennuksissa

- varmistamaan tasaisen valon LED-nauhoille

- ehkäisemään kaapelin ylikuumenemista

- parantamaan koko LED-valaistusjärjestelmän toimintavarmuutta

Lopullinen kaapelin valinta riippuu kuitenkin myös asennusolosuhteista, lämpötilasta sekä käytettävän kaapelin rakenteesta. Siksi laskurin tulokset kannattaa aina tarkistaa suunnitteluvaiheessa ja valita tarvittaessa hieman suurempi kaapelikoko.

Laskuri antaa useita teknisiä arvoja, jotka auttavat mitoittamaan LED-asennuksen oikein.

Laskettu virta (A)

Kertoo kuinka paljon sähkövirtaa LED-nauha kuluttaa. Tätä arvoa käytetään teholähteen ja kaapelin mitoituksessa.

Jännitehäviö (V)

Kaapelin pituus aiheuttaa pienen jännitehäviön. Liian suuri jännitehäviö voi heikentää LED-valaistuksen kirkkautta.

Jännitehäviö prosentteina (%)

Suositeltu raja LED-valaistuksessa on yleensä alle 5 %.

Vaadittu poikkipinta-ala (mm²)

Laskuri kertoo teoreettisesti pienimmän kaapelikoon, joka täyttää sähköiset vaatimukset.

Suositeltu kaapeli (mm²)

Käytännössä valitaan seuraava standardikoko, esimerkiksi 0,5 mm² tai 0,75 mm².

Kaapelin virrankantokyky

Tämä kertoo kuinka suuren virran kaapeli kestää turvallisesti.

Valintaperuste

Laskuri varmistaa, että kaapeli täyttää sekä jännitehäviön että virrankantokyvyn vaatimukset.

LED-nauha: 14,4 W/m

Pituus: 4 m

Kokonaisteho: 57,6 W

Suositeltu teholähde: 75 W

LED-nauha: 9,6 W/m

Pituus: 3 m

Kokonaisteho: 28,8 W

Suositeltu teholähde: 40 W

LED-nauha: 19,2 W/m

Pituus: 8 m

Kokonaisteho: 153,6 W

Suositeltu teholähde: 200 W
