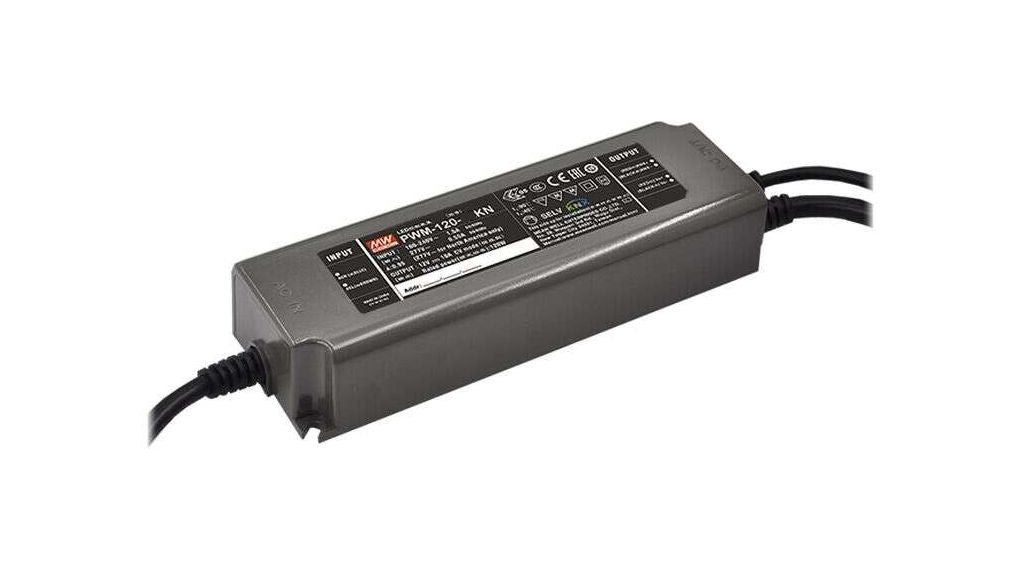

MEAN WELL PWM-120-24KN – 120W vakiojännitteinen LED-ohjain KNX-liitännällä
MEAN WELL PWM-120-24KN – 120W vakiojännitteinen LED-ohjain KNX-liitännällä
MEAN WELL PWM-120-24KN on 120 watin AC/DC-vakiojännitteinen LED-ohjain, joka tarjoaa 24V DC -lähtöjännitteen ja 5 A:n lähtövirran. Se on suunniteltu erityisesti LED-nauhojen ohjaamiseen, säilyttäen värilämpötilan ja kirkkauden tasaisuuden PWM-tyylisellä lähdöllään. Integroitu KNX-liitäntä mahdollistaa suoran ohjauksen ilman erillistä KNX-DALI-yhdyskäytävää, mikä yksinkertaistaa järjestelmän rakennetta. Kompakti ja IP67-luokiteltu kotelo tekee siitä soveltuvan sekä sisä- että ulkokäyttöön.
Lisätietoja
Lisätietoja
<h4 data-start="2733" data-end="2755"><strong data-start="2738" data-end="2755">Käyttökohteet</strong></h4>
<ul data-start="2757" data-end="3298">
<li data-start="2757" data-end="2868">
<strong data-start="2759" data-end="2781">Rakennusautomaatio</strong>: <span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">KNX-järjestelmien valaistuksen ohjaus.</span></li>
<li data-start="2869" data-end="2970">
<strong data-start="2871" data-end="2883">Älykodit</strong>: <span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">Kodinohjausjärjestelmät, valaistuksen hallinta.</span></li>
<li data-start="2971" data-end="3081">
<strong data-start="2973" data-end="2994">Kaupalliset tilat</strong>: <span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">Toimisto- ja liiketilojen valaistusratkaisut..</span></li>
<li data-start="3082" data-end="3195">
<strong data-start="3084" data-end="3108">Teollisuusympäristöt</strong>: <span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">Teollisuushallien ja -tilojen valaistus.</span></li>
<li data-start="3196" data-end="3298">
<strong data-start="3198" data-end="3211">Ulkotilat</strong>: <span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">IP67-luokituksen ansiosta soveltuu ulkovalaistukseen ja kosteisiin ympäristöihin.</span>
</li>
</ul>
Tekniset tiedot
Tekniset tiedot
<table data-start="558" data-end="2726">
<thead data-start="558" data-end="623">
<tr data-start="558" data-end="623">
<th data-start="558" data-end="586"><strong data-start="560" data-end="574">Ominaisuus</strong></th>
<th data-start="586" data-end="623"><strong data-start="588" data-end="596">Arvo</strong></th>
</tr>
</thead>
<tbody data-start="690" data-end="2726">
<tr data-start="690" data-end="808">
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]"><strong data-start="0" data-end="9" data-is-last-node="" data-is-only-node="">Malli</strong></span></td>
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">PWM-120-24KN</span></td>
</tr>
<tr data-start="809" data-end="929">
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]"><strong data-start="0" data-end="16" data-is-last-node="" data-is-only-node="">Nimellisteho</strong></span></td>
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">120 W</span></td>
</tr>
<tr data-start="930" data-end="1048">
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]"><strong data-start="0" data-end="15" data-is-last-node="" data-is-only-node="">Tulojännite</strong></span></td>
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">90–305V AC</span></td>
</tr>
<tr data-start="1049" data-end="1170">
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]"><strong data-start="0" data-end="16" data-is-last-node="" data-is-only-node="">Lähtöjännite</strong></span></td>
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">24V DC</span></td>
</tr>
<tr data-start="1171" data-end="1297">
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]"><strong data-start="0" data-end="14" data-is-last-node="" data-is-only-node="">Lähtövirta</strong></span></td>
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">5 A</span></td>
</tr>
<tr data-start="1298" data-end="1418">
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]"><strong data-start="0" data-end="14" data-is-last-node="" data-is-only-node="">Hyötysuhde</strong></span></td>
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">Jopa 90 %</span></td>
</tr>
<tr data-start="1419" data-end="1526">
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]"><strong data-start="0" data-end="20" data-is-last-node="" data-is-only-node="">Tehokerroin (PF)</strong></span></td>
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">≥ 0,94 @ 230V AC</span></td>
</tr>
<tr data-start="1527" data-end="1644">
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]"><strong data-start="0" data-end="18" data-is-last-node="" data-is-only-node="">Himmennystavat</strong></span></td>
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">KNX, PWM</span></td>
</tr>
<tr data-start="1645" data-end="1764">
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]"><strong data-start="0" data-end="20" data-is-last-node="" data-is-only-node="">Kotelointiluokka</strong></span></td>
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">IP67</span></td>
</tr>
<tr data-start="1765" data-end="1873">
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]"><strong data-start="0" data-end="17" data-is-last-node="" data-is-only-node="">Kotelon mitat</strong></span></td>
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">191 × 63 × 37,5 mm</span></td>
</tr>
<tr data-start="1874" data-end="2003">
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]"><strong data-start="0" data-end="9" data-is-last-node="" data-is-only-node="">Paino</strong></span></td>
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">940 g</span></td>
</tr>
<tr data-start="2004" data-end="2122">
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]"><strong data-start="0" data-end="20" data-is-last-node="" data-is-only-node="">Kotelomateriaali</strong></span></td>
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">Muovi</span></td>
</tr>
<tr data-start="2123" data-end="2229">
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]"><strong data-start="0" data-end="13" data-is-last-node="" data-is-only-node="">Jäähdytys</strong></span></td>
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">Luonnollinen ilmanvaihto</span></td>
</tr>
<tr data-start="2230" data-end="2346">
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]"><strong data-start="0" data-end="10" data-is-last-node="" data-is-only-node="">Tyyppi</strong></span></td>
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">Vakiojännite (CV)</span></td>
</tr>
<tr data-start="2347" data-end="2462">
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]"><strong data-start="0" data-end="11" data-is-last-node="" data-is-only-node="">Elinikä</strong></span></td>
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">Yli 50 000 tuntia</span></td>
</tr>
<tr data-start="2463" data-end="2553">
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]"><strong data-start="0" data-end="20" data-is-last-node="" data-is-only-node="">Suojaustoiminnot</strong></span></td>
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">Oikosulku, ylikuormitus, ylijännite, ylikuumeneminen</span></td>
</tr>
<tr data-start="2554" data-end="2726">
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]"><strong data-start="0" data-end="9" data-is-last-node="" data-is-only-node="">Takuu</strong></span></td>
<td><span class="relative -mx-px my-[-0.2rem] rounded px-px py-[0.2rem]">5 vuotta</span></td>
</tr>
</tbody>
</table>
Datalehti
Datalehti
- Lataa tiedostoPWM-120-KN-spec.pdf
- Lataa tiedostoNPF-120 D PWM-120 KN -CB-cer.pdf
- Lataa tiedostoPWM-120-KN-3D.zip
