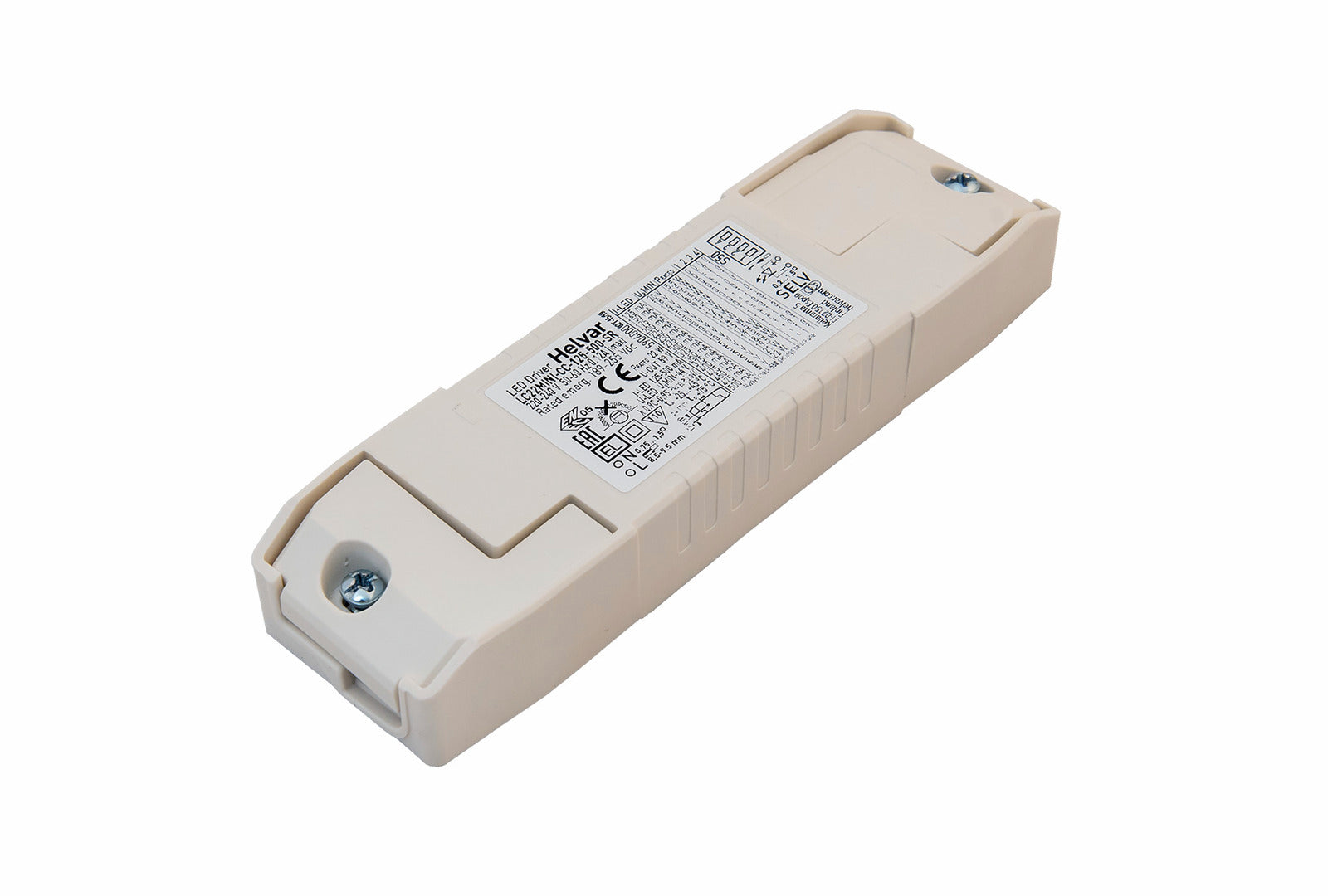

Helvar LC22MINI-CC-125-500-SR – 22W säädettävä vakiojänniteliitäntälaite
Helvar LC22MINI-CC-125-500-SR – 22W säädettävä vakiojänniteliitäntälaite

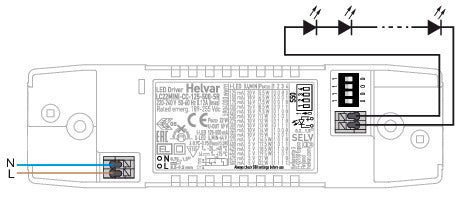

Helvar LC22MINI-CC-125-500-SR on erittäin kompakti, vakiojänniteliitäntälaite, jonka virta on säädettävissä DIP-kytkimillä 125–500 mA. Se tarjoaa matalan rippelivirran, pitkän eliniän ja täyttää IEEE 1789 -standardin vaatimukset. Laite soveltuu erinomaisesti valaisimiin, joissa on rajoitetusti tilaa, sekä itsenäiseen että sisäänrakennettuun käyttöön.
Lisätietoja
Lisätietoja
<hr data-start="590" data-end="593">
<h4 data-start="595" data-end="619"><strong data-start="600" data-end="619">Tekniset tiedot</strong></h4>
<div class="overflow-x-auto contain-inline-size">
</div>
<hr data-start="2644" data-end="2647">
<h4 data-start="2649" data-end="2671"><strong data-start="2654" data-end="2671">Käyttökohteet</strong></h4>
<ul data-start="2673" data-end="2845">
<li data-start="2673" data-end="2721">Kompaktit valaisimet, joissa rajallinen tila</li>
<li data-start="2722" data-end="2743">Paneelivalaisimet</li>
<li data-start="2744" data-end="2793">Valaisimet, joissa tarvitaan matalaa rippeliä</li>
<li data-start="2794" data-end="2845">Soveltuu myös hätävalaistuskäyttöön (EOFI > 98 %)</li>
</ul>
<hr data-start="2847" data-end="2850">
<p data-start="2852" data-end="2954" data-is-last-node="" data-is-only-node=""> </p>
Tekniset tiedot
Tekniset tiedot
<table data-start="621" data-end="2642">
<thead data-start="621" data-end="707">
<tr data-start="621" data-end="707">
<th data-start="621" data-end="650"><strong data-start="623" data-end="637">Ominaisuus</strong></th>
<th data-start="650" data-end="707"><strong data-start="652" data-end="660">Arvo</strong></th>
</tr>
</thead>
<tbody data-start="795" data-end="2642">
<tr data-start="795" data-end="881">
<td><strong data-start="797" data-end="806">Malli</strong></td>
<td>LC22MINI-CC-125-500-SR</td>
</tr>
<tr data-start="882" data-end="968">
<td><strong data-start="884" data-end="900">Nimellisteho</strong></td>
<td>5,5–22 W (riippuen virran säädöstä)</td>
</tr>
<tr data-start="969" data-end="1055">
<td><strong data-start="971" data-end="986">Tulojännite</strong></td>
<td>198–264V AC / 170–276V DC</td>
</tr>
<tr data-start="1056" data-end="1142">
<td><strong data-start="1058" data-end="1072">Lähtövirta</strong></td>
<td>125–500 mA (säädettävissä DIP-kytkimillä)</td>
</tr>
<tr data-start="1143" data-end="1229">
<td><strong data-start="1145" data-end="1165">Lähtöjännitealue</strong></td>
<td>5–44 V DC (riippuen virrasta, ks. taulukko)</td>
</tr>
<tr data-start="1230" data-end="1316">
<td><strong data-start="1232" data-end="1246">Hyötysuhde</strong></td>
<td>Jopa 89 %</td>
</tr>
<tr data-start="1317" data-end="1403">
<td><strong data-start="1319" data-end="1339">Tehokerroin (PF)</strong></td>
<td>max. 0,95 @ 230V AC</td>
</tr>
<tr data-start="1404" data-end="1490">
<td><strong data-start="1406" data-end="1413">THD</strong></td>
<td>< 15 %</td>
</tr>
<tr data-start="1491" data-end="1577">
<td><strong data-start="1493" data-end="1506">Himmennys</strong></td>
<td>Ei</td>
</tr>
<tr data-start="1578" data-end="1664">
<td><strong data-start="1580" data-end="1601">Rippeli (≤120 Hz)</strong></td>
<td>< 3 % (Cree XP-G LED-moduuleilla)</td>
</tr>
<tr data-start="1665" data-end="1752">
<td><strong data-start="1667" data-end="1692">Flicker (PstLM / SVM)</strong></td>
<td>< 0.2 / < 0.02</td>
</tr>
<tr data-start="1753" data-end="1839">
<td><strong data-start="1755" data-end="1775">Kotelointiluokka</strong></td>
<td>IP20</td>
</tr>
<tr data-start="1840" data-end="1926">
<td><strong data-start="1842" data-end="1862">Kotelomateriaali</strong></td>
<td>Muovi</td>
</tr>
<tr data-start="1927" data-end="2013">

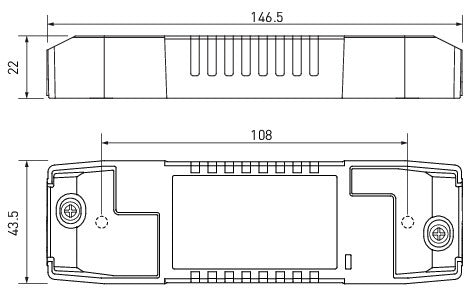

<td><strong data-start="1929" data-end="1938">Mitat</strong></td>
<td>146,5 × 43,5 × 22 mm</td>
</tr>
<tr data-start="2014" data-end="2100">
<td><strong data-start="2016" data-end="2025">Paino</strong></td>
<td>113 g</td>
</tr>
<tr data-start="2101" data-end="2187">
<td><strong data-start="2103" data-end="2116">Jäähdytys</strong></td>
<td>Passiivinen</td>
</tr>
<tr data-start="2188" data-end="2289">
<td><strong data-start="2190" data-end="2201">Elinikä</strong></td>
<td>100 000 h (tc = 65 °C), 70 000 h (tc = 70 °C), 50 000 h (tc = 75 °C)</td>
</tr>
<tr data-start="2290" data-end="2376">
<td><strong data-start="2292" data-end="2312">Suojaustoiminnot</strong></td>
<td>Ylikuorma, ylijännite, oikosulku, avokuorma</td>
</tr>
<tr data-start="2377" data-end="2463">
<td><strong data-start="2379" data-end="2390">Asennus</strong></td>
<td>Itsellinen tai valaisimen sisäinen (ta ≤ 45 °C)</td>
</tr>
<tr data-start="2464" data-end="2550">
<td><strong data-start="2466" data-end="2475">Takuu</strong></td>
<td>3 vuotta</td>
</tr>
<tr data-start="2551" data-end="2642">
<td><strong data-start="2553" data-end="2584">Standardit ja sertifioinnit</strong></td>
<td>ENEC, CE, UKCA, RoHS, REACH, IEEE 1789</td>
</tr>
</tbody>
</table>
Datalehti
Datalehti
- Lataa tiedostoLC22MINI-CC-125-500-SR 3D.zip
- Lataa tiedostoLC22MINI-CC-125-500-SR ENEC-CERTIFICATE EN.pdf
- Lataa tiedostoLC22MINI-CC-125-500-SR datasheet EN.pdf
- Lataa tiedostoMINI- NON-DIMMABLE EC-DECLARATION EN.pdf
